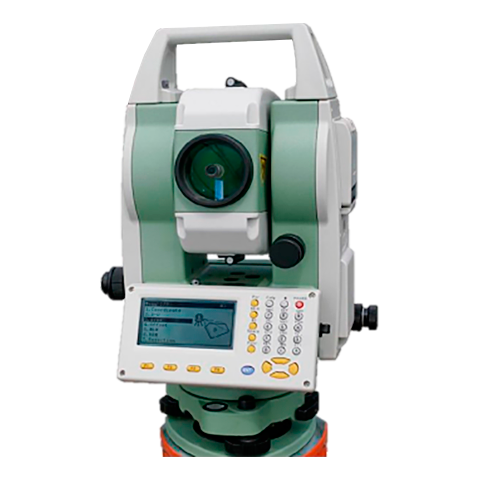

La Estacion Total  OTS-685 R600 está equipado con un decodificador absoluto por lo que no necesita Indexación.

Con esta tecnologí­a el ángulo horizontal se memoriza cuando se apaga el equipo de manera que cuando se enciende nuevamente no es necesario establecer el azimut de nuevo.

ESPECIFICACIONES TECNICAS:

Telescopio:

• Longitud: 156mm
• Imagen:
• Directa
• Apertura de Objetivo: 45mm
• Aumento: 30x
• Visión de Campo: 1°30´
• Enfoque Mí­nimo: 1.0 m.

Medición de Angulos:

• Sistema de Lectura
• Encoder Absoluto
• Unidad angular: 360 grados / 400 gons / 6400mil, seleccionable
• Precisión: 5"€

Medición de Distancias

• Sin Prisma: 600 Metros
• Con Un Prisma: 5,000 Metros (Clase 3R)
• Precisión: 2mm+2ppm
• Tiempo de medición: 2.5s (inicial)

Compensador Vertical:

• Lí­quido de Doble Eje
• Rango +/- 3€™

Plomada Laser

• Precisión: +-8.0mm/1.5m
• Clase Laser: Clase 2/IEC60825-1
• Puntero laser/Brillo: Ajustable
• Longitud Onda de Laser: 635nm
• Rango de Enfoque: 0.5m al Infinito

Pantalla

LCD (240x128puntos)

Teclado

• Alfanumerico, Ambos Lados
• Fuente de Alimentación

Baterí­a

• 3400mAh Li-on Recargable
• Tensión de Salida: 7.4V DC
• Tiempo de Operación Continua 19 Horas (At +20°C)
• Cargador: FDJ6-Li (110V/220V)
• Tiempo de Carga (At+20°C): 4 Horas Aproximadamente

Programas de Aplicación

• Data Collection /Stake Out/Resection/REM/MLM
• AREA/Point to Line/Z Coordinate/OFFset/3D Road

Otros

• CPU: 32 Bit

Memoria:

• 128M Memoria Interna, SD Card
• Peso (con baterí­a) 5.5kg
• Temperatura de Operación -20°C a +50°C
• Interface USB/RS-232C
• Protección Agua y Polvo IP55 (IEC 60529)

Incluye: 01 Trí­pode; 01 Prisma; 01 Baston; 01 Plomada; 02 Baterí­as; 01 Manual; 01 Arnes;01 Cable; y 01 SD Card.

Mas Información Ver:

La Estacion Total  OTS-682  R600 está equipado con un decodificador absoluto por lo que no necesita Indexación. Con esta tecnología el ángulo horizontal se memoriza cuando se apaga el equipo de manera que cuando se enciende nuevamente no es necesario establecer el azimut de nuevo.

Especificaciones Técnicas

Telescopio:

• Longitud: 156mm
• Imagen: Directa
• Apertura de Objetivo: 45mm
• Aumento: 30x
• Visión de Campo: 1°30´
• Enfoque Mínimo: 1.0 m.

Medición de Ángulos:

• Sistema de Lectura: Encoder Absoluto
• Unidad angular: 360 grados / 400 gons / 6400mil, seleccionable
• Precisión:  2”

Medición de Distancias

• Sin Prisma:  600 Metros
• Con Un Prisma: 5,000 Metros (Clase 3R)
• Precisión: 2mm+2ppm
• Tiempo de medición: 2.5s (inicial)
• Compensador Vertical
• Líquido de Doble Eje
• Rango +/- 3’

Plomada Laser

• Precisión:   +-8.0mm/1.5m
• Clase Laser: Clase 2/IEC60825-1
• Puntero laser/Brillo:  Ajustable
• Longitud Onda de Laser:  635nm
• Rango de Enfoque:  0.5m al Infinito

Pantalla

• LCD (240x128puntos)
• Teclado  Alfanumérico, Ambos Lados

Fuente de Alimentación

• Batería: 3400mAh Li-on Recargable
• Tensión de Salida:  7.4V DC
• Tiempo de Operación Continua:19 Horas (At +20°C)
• Cargador: FDJ6-Li (110V/220V)
• Tiempo de Carga (At+20°C): 4 Horas Aproximadamente

Programas de Aplicación

Data Collection /Stake Out/Resection/REM/MLM

AREA/Point to Line/Z Coordinate/OFFset/3D Road

Otros

• Sistema operativo: En español
• CPU: 32 Bit
• Memoria: 128M Memoria Interna, SD Card
• Peso (con batería): 5.5kg
• Temperatura de Operación  -20°C a +50°C
• Interface: USB/RS-232C
• Protección Agua y Polvo:  IP55 (IEC 60529)

El Equipo Consta de: 01 Trípode; 01 Prisma; 01 Baston; 01 Estuche de transporte; 01 Plomada Física; 02 Baterías; y 01 Manual de operario, 01 arnés para estuche; 01 cable de transferencia; 01 SD Card.

Mas Información Ver:

CARACTERÍSTICAS

Método de medición: Codificación absoluta
Lectura mínima:1 "/ 5" / 10 "(0.3mgon / 1.5mgon / 3mgon) ajustable
Precisión 1: 2 "

Medición de distancia (ZTS-320 con reflector)
Prisma simple: 3000m (9,842 pies) en buenas condiciones3

Tres prismas: 6000m (19,685 pies) en buenas condiciones3
Hoja reflectante: 800 m (2,624 pies)
Precisión:2 mm + 2 ppm
Tiempo de medición (Fino / Rápido / Rastreo): 1.5s / 1s / 0.5s

Medición de distancia (ZTS-320R sin reflector)
Gama Reflectorless2:350 m, 600 m
Prisma simple: > 7500m (24,606 pies)
Precisión: 3mm + 2ppm
Tiempo de medición: 1.5s

Telescopio
Aumento: 30X
Campo de visión: 1 ° 30 '(2.7 m a 100 m)
Distancia mínima de enfoque: 1.2m
Retícula:iluminado

Compensador
Sistema: sensor de inclinación de líquido de un eje / eje doble (opcional)
Rango de trabajo: ± 3 '
Ajuste de precisión: 1 "

Bluetooth
Interfaz: estándar RS232, tarjeta SD4, pen drive USB, mini-B
Memoria interna de datos: aprox. 20,000 puntos
Formato de datos:ASCII
Sistema de operación: sistema operativo en tiempo real
Pantalla: pantalla retroiluminada de alta resolución en blanco y negro con ajuste de contraste / Gráficos: 192 x 96 píxeles / Personaje: 6 líneas x 25 caracteres
Teclado: teclado de cristal retroiluminado alfanumérico de 2 lados

Plomada láser
Tipo: punto de láser, ajuste de 4 niveles de brillo
Precisión de centrado: 1 mm a 1,5 m de altura del instrumento

Fuente de alimentación
Tipo de batería: batería de iones de litio recargable
Voltaje / Capacidad: ZBA-400: 7.4V (DC) / 3000mAh
Tiempo de funcionamiento con ZBA-400:óptimo 16 horas5 (medición de ángulo continuo cada 30 segundos) / 10 horas (típico)
Tiempos de medición: Aprox. 12000 veces
Peso (Incl. Batería y Tribrach): Aprox. 5.5 kg

La estación total ZTS-320R cuenta con un compensador de doble eje para eliminar los errores y compensar la precisión de manera automática.

Codificaciones absolutas

La estación total cuenta un disco de codificación absoluta que proporciona gran eficiencia, gran precisión y un buen rendimiento. Cuando la máquina se enciende se emplea la inicialización para medir el ángulo. La información del ángulo acimut se guarda automáticamente en caso de un corte de energía inesperado.

Microcontrolador de alto rendimientos

La estación ZTS-320R cuenta con el microcontrolador STM 32 que integra un procesador ARM Cortex™-M y que destaca por su gran velocidad de procesamiento y su bajo consumo de energía.

Bluetooths

La tecnología inalámbrica Bluetooth permite la conexión con cualquier colector de datos para una comunicación en tiempo real. Además, este producto permite el uso de software de otras casas como el software Carlson SurvCE.

Almacenamiento de datos

La transferencia de datos se efectúa a través de una tarjeta SD, pen drive USB y interza mini-B.

Iluminaciones traseras

La pantalla y el teclado integran iluminación trasera para un uso práctico en la oscuridad.

Lentes diagonales

La lente diagonal permite la observación inclinada de manera cómoda.

Software de calibraciones

La estación total ZTS-320R garantiza una operación sin problemas gracias a su software de calibración nosotros para diagnósticos en tiempo real.

Software de transferencia de datos

A parte de su uso con AutoCAD o con el software de procesamiento posterior de otras marcas, el software de transferencia de datos es compatible con diferentes tipos de formato de datos de salida.
